Cognex視覺傳感器可以消除車輪緊固件檢測中合格工件的報廢

圖形和亮度工具精確檢查車輪緊固件零件

     麥克萊恩汽車系統（MVS）生產許多汽車緊固件產品，包括不銹鋼蓋車輪螺母。螺母裝配在索引機上，索引機在每個工作站同時處理兩個零件。必須檢查緊固件，以驗證螺母是否正確螺紋。MVS之前使用渦流傳感器進行緊固件檢查，其精度不可靠，有時會導致昂貴的過度分揀。

MVS的制造控制工程師TJ Konieczke說：“我們研究了許多不同的視覺傳感器?！坝行┤撕苊舾?，很嚇人，學習曲線很高，就像我們過去使用的視覺系統一樣。我們選擇了Cognex視覺傳感器，因為它們非常容易編程和操作。我們只需將它們放在適當?shù)奈恢?，將PC連接到USB端口，對它們進行待檢查部件的培訓，然后從檢查部件關鍵功能的菜單中選擇工具即可。”

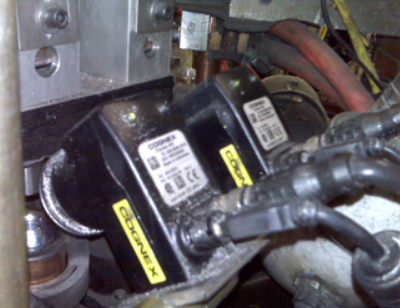

MVS將兩個Cognex視覺傳感器以45度角安裝在裝配機檢查站的兩個部件上方。傳感器檢查裝配機并評估車輪螺母，以便對其進行適當?shù)姆诸愐员阊b運。零件在夾具中提交給檢驗站，并由彈簧承載的保持器固定到位，因此它們的定位高度存在一些變化。MVS通過使用邊緣查找工具來定位零件的邊緣，解決了零件的可變放置問題。一個亮度工具尋找從線程反射的光。

視覺傳感器與操作裝配機的PLC接口?？删幊踢壿嬁刂破魈峁┮粋€靜態輸出，指示夾具何時與兩個新零件一起就位。當視覺傳感器接收到這個信號時，他們捕獲一個圖像并檢查零件。然后視覺傳感器向PLC發送一個輸出，指示部件是好是壞。根據檢查結果，可編程邏輯控制器決定是將零件發送到合格箱還是不合格箱。
