簡述常用的條形光源、面光源、環形光源、同軸光源應用

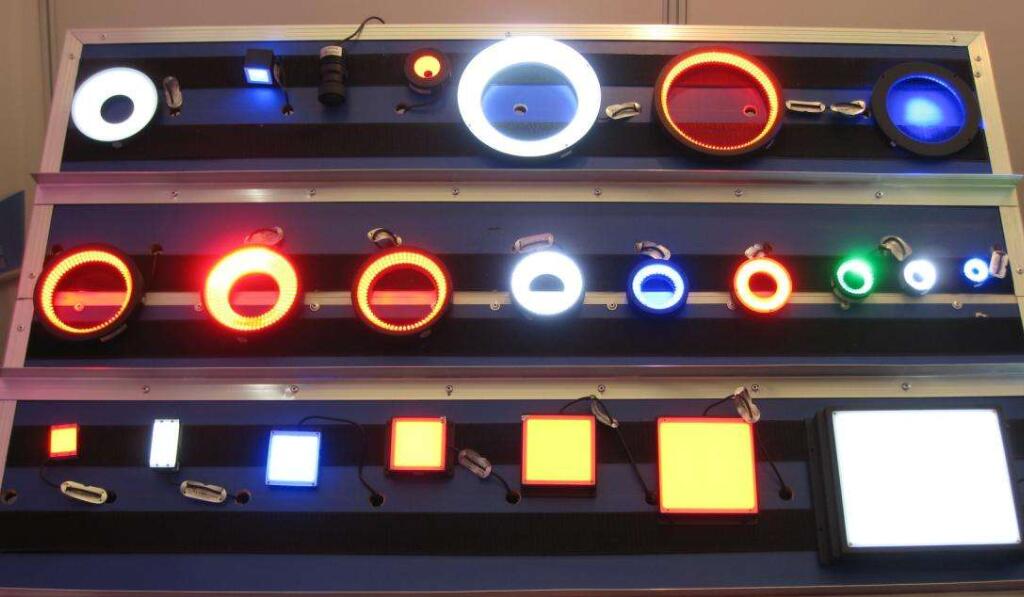

       在機器視覺行業中，LED光源種類分別有條形光源、四面可調光源、環形光源、環形無影光源、圓頂光源、面光源、平行面光源、同軸光源、同軸平行光源、平行無影光源、點光源、線光源等。它的應用分別有:

1.條形光源

LED燈珠排成一個長方形，條形光多打側面角度光

應用場景

條碼識別，定位標記識別

液晶元件檢測

大面積物體表面劃痕檢測

零部件邊緣檢測

2.面光源

LED燈珠排成面陣主要用來同軸背光、面光源多打同軸背光

應用場景

一般用于背光檢測

外形輪廓測量

工件尺寸檢測

膠片、手機屏幕污點檢測

透明物體表面劃痕、內部異物、破損等檢測

3.環形光源

LED燈珠排成環形且與光軸有一定夾角，環形光多打角度照射

應用場景

PCB基板檢測

PCB組裝檢測

產品包裝外觀、標簽檢測

顯微鏡照明、通用外觀檢測

裂紋裂縫檢測（低角度光）

表面光滑物體的劃痕檢測（低角度光）

4.同軸光源

一個面光源進過一塊分光鏡制作而成，分光鏡是半透半反鏡，反射光與相機在同一軸線上，消除重影，能克服表面反光造成的干擾，同軸光多打同軸非直射光

應用場景

金屬玻璃瓶等高反光表面的劃痕檢測

晶片上激光標注檢測

軸承、飲料罐上刻印字符

5.圓頂光源

燈珠一般安裝在圓頂?shù)牡撞浚ㄟ^(guò)圓頂?shù)穆瓷浒彘g接照射目標，圓頂光多打同軸非直射光

應用場景

球面漫反射發光，無影光源

凹凸不平整、反光表面檢測

金屬、玻璃表面等反光的物體表面檢測

易拉罐底部噴碼檢測

食品、藥品外觀檢測
