分享機器視覺光源、相機、鏡頭選型注意事項

       在機器視覺行業中，機器視覺系統的組成可分為硬件和軟件兩部分。其中機器視覺的硬件選型也是極其重要的，下面由新西旺簡單為大家介紹機器視覺光源、相機、鏡頭選型注意事項：

一、光源選型

光源主要有兩種作用。第一：使被觀察的特征與背景之間產生*大的對比度，從而讓特征突出、易于區分；第二：是保持足夠的亮度，排除外界光的干擾，保證取圖的穩定性。

選擇光源時考慮以下兩方：

光源的顏色：物體呈現某種顏色，是因?yàn)槠浞瓷淞藢?yīng)的光譜。拍攝物體時若想將某種顏色變成白色，就使用與該顏色相同或相似的光源（波長相同或接近）；若想拍成黑色，就使用與目標顏色波長差較大的光源。

假如背景為藍色，檢測器械為白色，需要把背景拍成黑色，所以選擇紅色光源。紅色LED不但壽命長、性能穩定、價格低廉，而且更重要的是其波長更接近傳感器的靈敏度峰值。

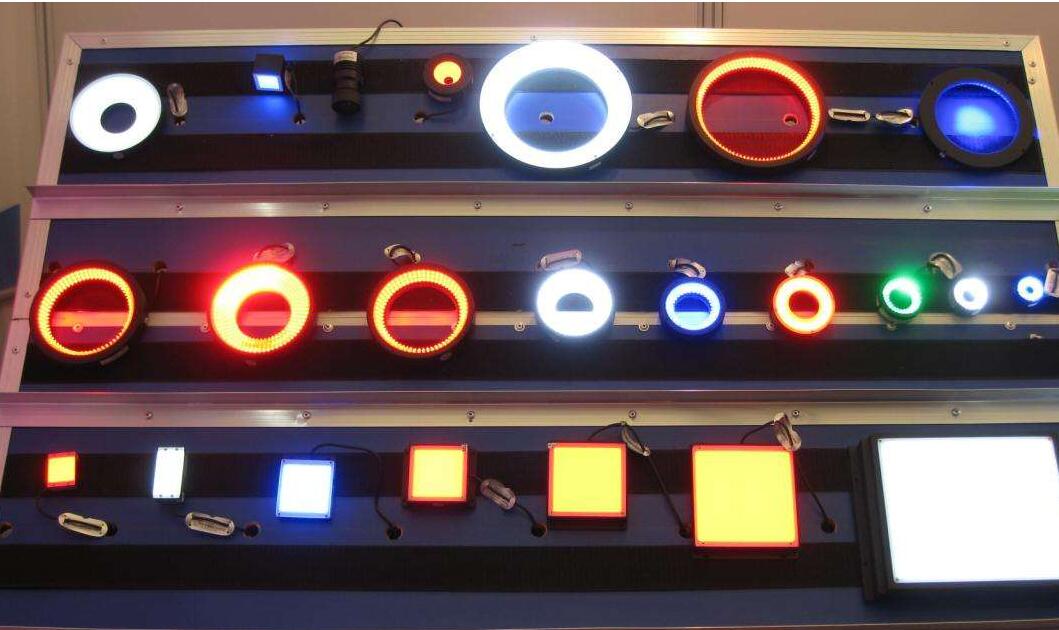

光源的形狀：機器視覺常用的光源有環形光源、條形光源、背光源、同軸光源等，考慮到機構安裝的方便性和光照需要均勻照射。

二、相機選型

工業相機按成像色彩劃分可分為黑白相機和彩色相機；按掃描方式可分為線陣相機和面陣相機；按芯片類型可分為CCD相機和CMOS相機等。

相機選型首先應該根據項目需求，確定如下幾個問題：

確定檢測產品的精度要求；

確定相機要看的視野大小；

確定被檢測物體的速度；

確定是動態檢測還是靜態檢測。

其次是確定相機硬件類型，選擇相機數據傳輸接口：1394、Gige(千兆網）、USB，camera link。再根據與鏡頭的搭配，選擇合適的相機芯片尺寸（鏡頭的*大兼容芯片尺寸大于等于相機的芯片尺寸）和與鏡頭的接口類型（C或CS）。

視覺系統硬件的誤差不可避免，一般都保證在1~2個像素之間的誤差，所以通過計算公式：精度=視野（長或?qū)挘孪鄼C(jī)像素（長或?qū)挘?。例如假設視野為100×60，精度要求0.1，考慮到硬件誤差，一般選型時把精度做到0.05，那么相機長邊的像素=100÷0.05=2000，短邊像素60÷0.05=1200，因此只需要理論分辨率大于或等于2000×1200像素的相機，就可以滿足需求。

三、鏡頭的選型

是否需要用遠心鏡頭？在精密尺寸測量時，一般考慮遠心鏡頭。遠心鏡頭主要作用是為糾正傳統工業鏡頭的視差而設計，它可以在一定的物距范圍內，使得到的圖像放大倍率不變。

 遠心鏡頭分為物方遠心、像方遠心和雙側遠心，其中光學放大倍率=相機芯片尺寸/視場尺寸=芯片（V）或（H）尺寸/視場（V）或（H），視野越大，放大倍率越小。一般情況下，遠心鏡頭都有固定的焦距和工作距離，而且有些遠心鏡頭體積大、比較重，所以需要詳細了解客戶對視場大小、工作距離、空間限制和運動控制的要求后，才能確定需要選擇的鏡頭型號。

鏡頭的景深：相機在垂直方向上能清晰成像的空間距離，叫景深。焦距越短，景深越大；光圈越小，景深越大；鏡頭離物體的距離越遠，景深越大；相機芯片像元越大，景深越大。

鏡頭的*大兼容芯片尺寸：機器視覺鏡頭的*大兼容芯片尺寸必須大于或等于相機的芯片尺寸，否則會引起嚴重的畸變和相差。

機器視覺鏡頭的接口：機器視覺鏡頭接口和相機接口都分為C、CS、F和其他更大尺寸的接口類型。相機和鏡頭是互相匹配的，即C接口的相機只能用C接口的鏡頭，CS接口的相機能用CS接口的鏡頭和加5mm接圈的C接口的鏡頭。

機器視覺鏡頭的焦距：鏡頭焦距的選擇根據公式焦距f＝工作距離×相機芯片尺寸(HorV)/FOV(HorV)，來選擇合適焦距的鏡頭。

成都新西旺自動化有限公司專業銷售機器視覺系統，機器視覺光源，機器視覺軟件，機器視覺傳感器，工業相機，工業鏡頭等等系列產品，歡迎來電垂詢！
