了解康耐視產品在半導體及印刷電路板裝配的應用解決方案

     隨著電子產品日益普及，用戶對其功能及質量要求也越來越高。越來越多制造商通過使用機器視覺來幫助制造電子組件和設備以提高生產效率及質量。為了讓更多企業了解電子產品行業解決方案，下面新西旺為大家介紹康耐視產品在半導體及印刷電路板裝配的應用：

半導體應用解決方案

半導體在晶圓上的整個制造過程，需進行許多檢測和測量步驟，以確保半導體無缺陷且按照設計進行裝配?？的鸵?D和3D機器視覺檢測系統及深度學習技術可實現從監測鑄錠形成時的直徑、晶圓缺口檢測到引線接合之前管芯引線框架的檢測，以?xún)?yōu)化整個制造過程。

1.晶圓和管芯對位

PatMax技術可以為晶圓檢測、探測、安裝、切割和測試設備提供可靠、準確且快速的晶圓和管芯圖案定位功能。

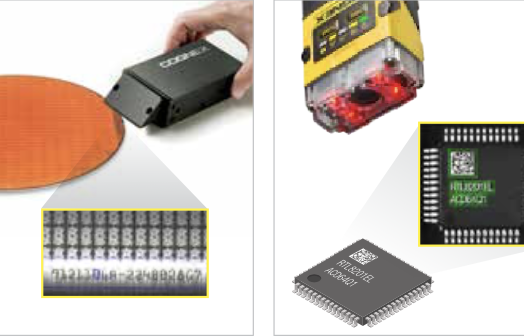

2.晶圓和IC封裝識別

In-Sight 1740系列讀碼器能夠讀取棘手的晶圓ID標識。DataMan讀碼器可以通過*終裝配和設備測試追蹤引線框架和IC封裝。

3.半導體檢測

PatMax技術能夠定位和檢測影響管芯質量的表面缺陷，比如探針痕跡、裂縫或碎屑。

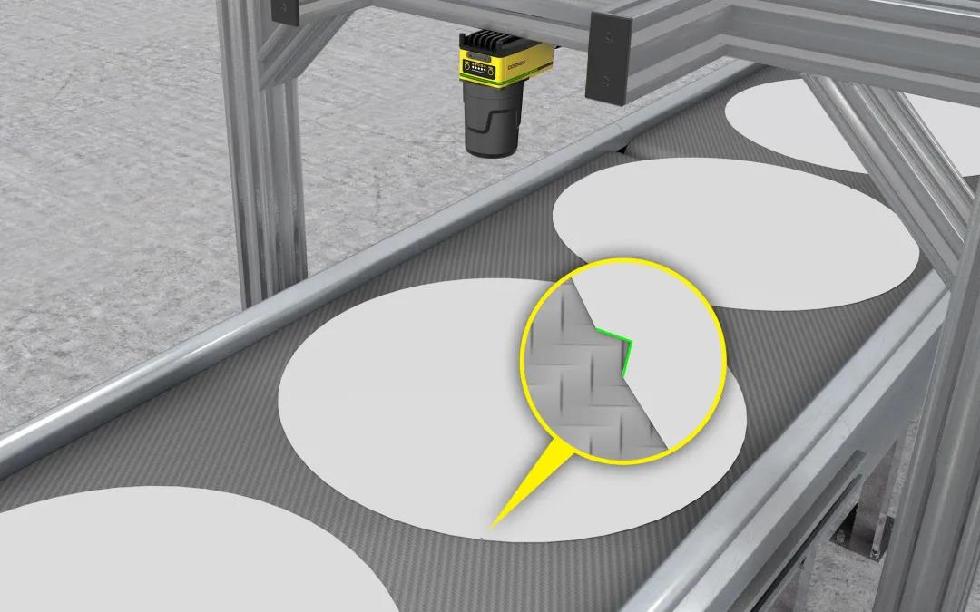

4.晶圓缺口檢測

In-Sight視覺系統和PatMax技術能夠從任意方向準確地識別晶圓缺口和XY位置。

印刷電路板裝配應用解決方案

印刷電路板（PCB）裝配過程涉及復雜的對位、膠珠粘合和焊接步驟，且需要確保所有小型組件的連接無缺陷，并正確裝配到電路板上?？的鸵暭夹g(shù)使制造商能夠確保PCB元件和組件正確組裝并正常運行，從而保證生產質量。

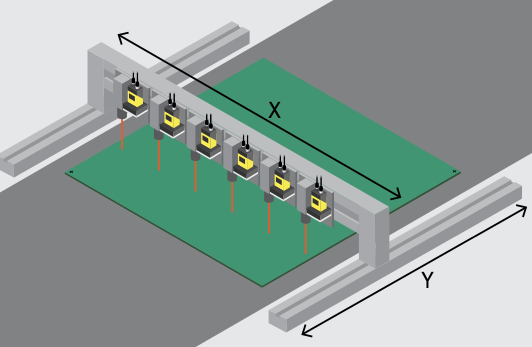

1.激光鉆孔和劃線對位

AlighSight傳感器能夠快速自動執行視覺-運動控制標定，以確保鉆孔與PCB電路板之間實現準確對位。

2.PCB組件放置引導

機器視覺解決方案能夠引導機器人將組件放置到PCB上面，包括表面貼裝設備。

3.PCB基準點對位

在絲網印刷、點膠、安裝和自動光學檢測過程中，PatMax技術能夠利用幾何形狀信息定位基準點標識。

4.印刷電路板識別

先進的讀碼技術能夠識別電路板組件上的序列號，并讀取PCB上的代碼，以實現可追溯性。

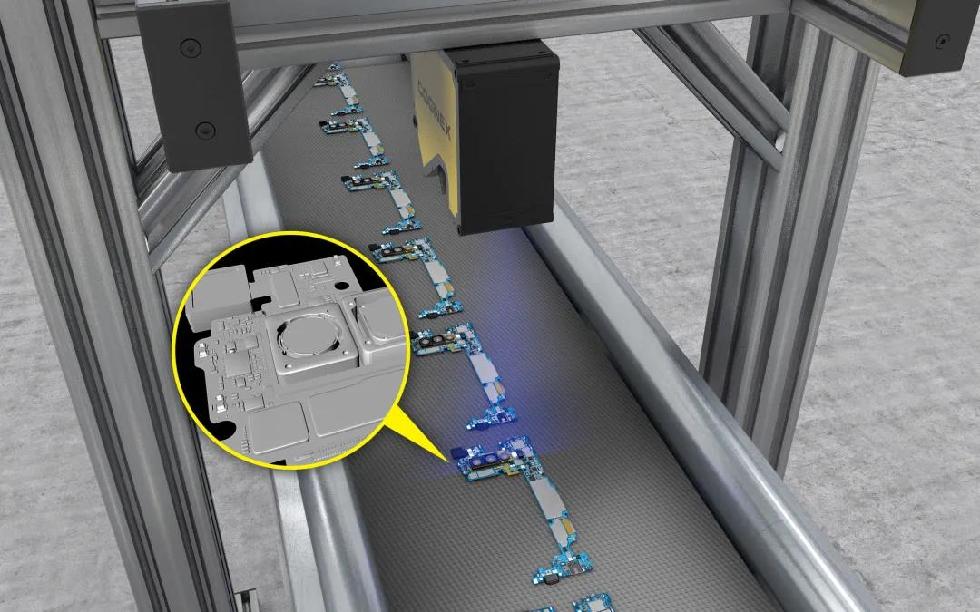

5.PCB檢測

2D和3D機器視覺系統能夠可靠地檢測PCB，以確保組件的數量、尺寸和位置正確。

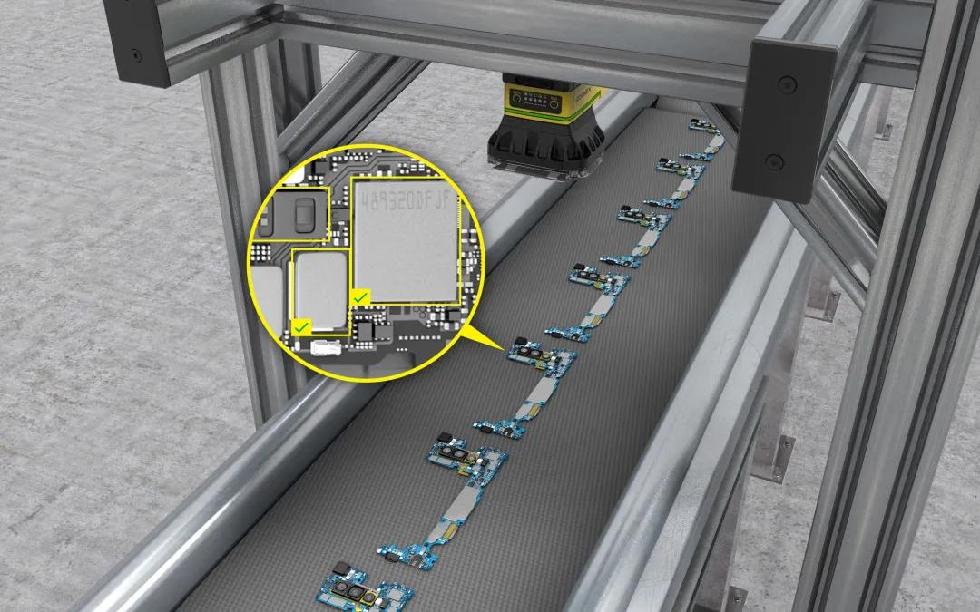

6.PCB裝配驗證

康耐視深度學習軟件可以基于區別性特征識別組件，并學習它們?cè)陔娐钒迳系恼_位置。

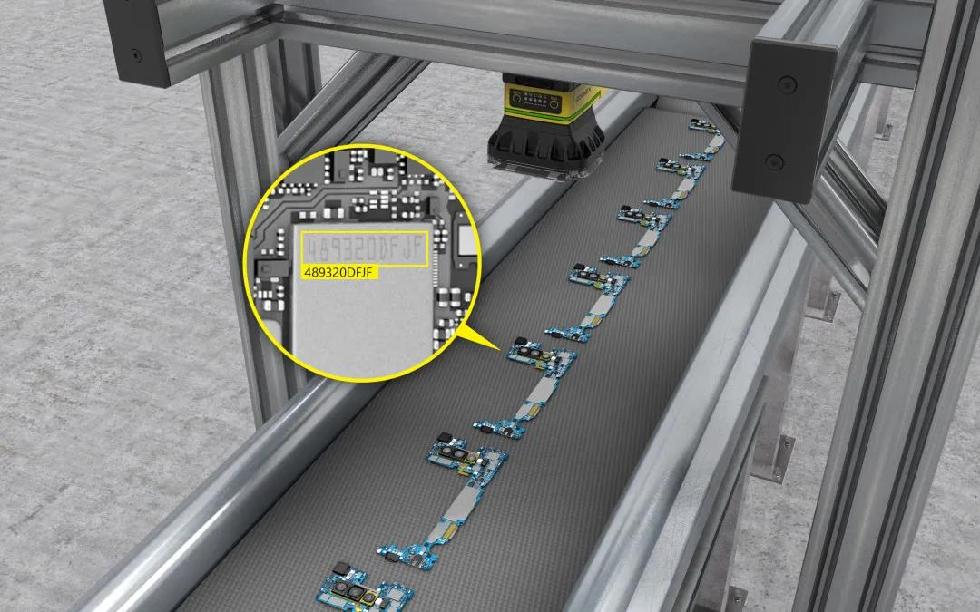

7.PCB裝配組件上的OCR

康耐視深度學習軟件的OCR工具能夠在棘手條件下讀取各種字符文本。

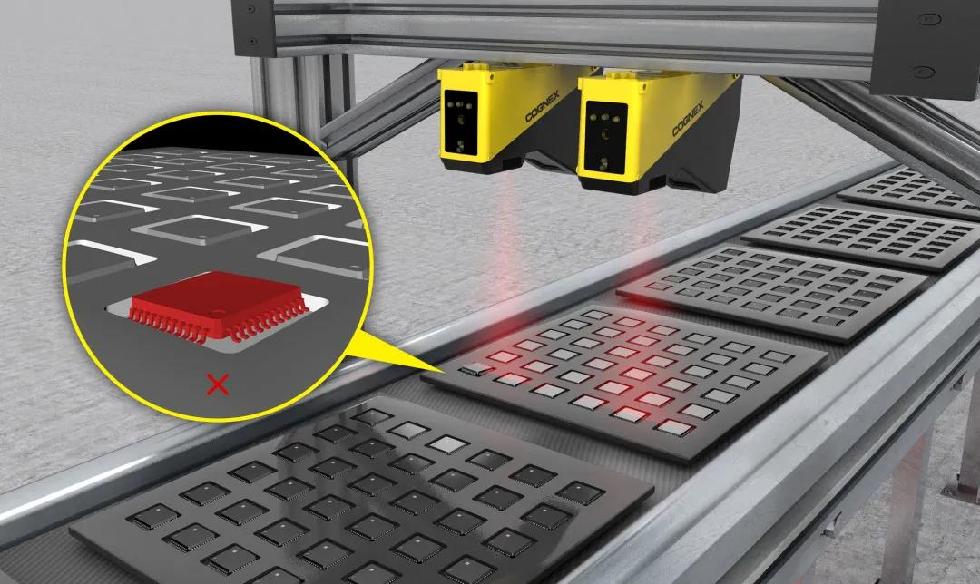

8.芯片定位和對位測量

3D激光位移傳感器能夠準確檢測出貨盤上的個別歪斜芯片。

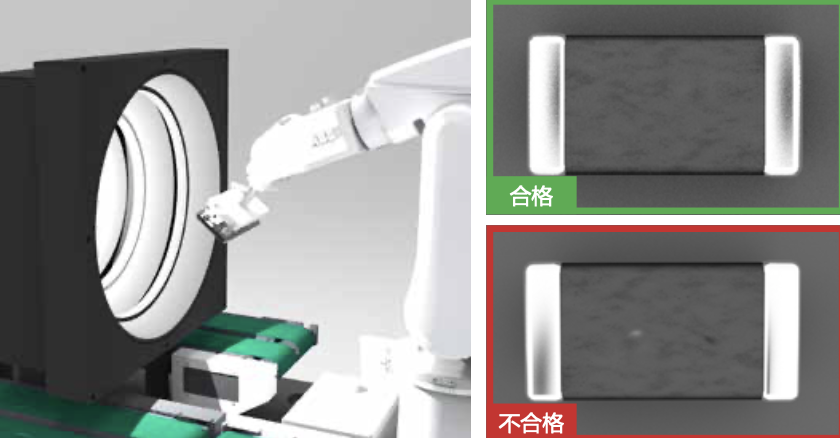

9.多層陶瓷電容器檢測

多層陶瓷電容器(MLCC)外觀光學檢測設備可充分利用定制化光源和深度學習工具來識別電容器本體及端子上的缺陷。
