新西旺AI智能標準化視覺整體解決方案-模切分切一體機應用案例

公司介紹
  成都新西旺自動化科技有限公司，創立于2015年，是一家專注于面板顯示、 新能源、半導體行業的機器視覺應用合作伙伴、機器視覺檢測產品提供商、機器視覺整體解決方案提供商，國家高新技術企業、國家級專精特新小巨人企業，年產值過億元。
  公司先后在深圳、長沙、重慶設立分部；綿陽、武漢、無錫、固安、合肥設有辦事處?，F(xiàn)有職工190余人，研發團隊含數十名博士、碩士及行業資深專家，擁有豐富機器視覺行業開發應用經驗，擁有多項自主研發的核心技術成果：高精度對位系統、AOI檢測系統、數據信息系統、智能檢測裝備等。新西旺已為全球智能制造領域中上千家企業提供專業的機器視覺整體解決方案與服務。
應用背景
  隨著鋰電池制造智能化、自動化程度的提升，機器視覺產品開始廣泛地應用于鋰電池設備生產的各個工段。GGII經過調研測算，電池單GWh產線對機器視覺需求的價值量約為700萬元，按照當前各家電池廠商的擴產計劃，到2025年的投產產能有望超過2TWh，相比于當前的產能，未投產產能累計超過1300GWh，其中潛在未釋放的機器視覺訂單需求超過90億元。從電芯的生產前段、中段、后段各階段工藝到模組PACK段，機器視覺應用非常廣泛，滲透率的提升對鋰電池品質管控帶來了顯著的提升。
  機器視覺的使用可避免人工操作帶來的污染，可及時發現攔截批量不良品流向終端。除了改進品質管控外，通過視覺軟件和算法對缺陷測量數據的分析可進一步為電池企業工藝改進方向和品質優化提供數據支持和決策依據。諸多應用優勢，帶來了機器視覺產品在鋰電池制造中的應用規?？焖偬嵘?br/>  模切分切一體機實現一臺設備完成激光切割極耳+分條的生產功能，一次性解決極耳高速成型、極片分切，是鋰電池極片在分切過程中十分關鍵的設備，它以高效、準確和智能的特點成為了生產力的得力助手，是提高生產效率、降低人工成本，并確保產品質量的穩定性和一致性的關鍵環節。生產中會出現極片瑕疵、極耳瑕疵、極耳寬度不同、AT9寬度不同等。造成產品大量浪費。通過視覺相機來實時檢測，同時對分切后極片進行外觀檢測。整個流程不需要人工操作，自動檢測，自動閉環。
系統簡介
  模切分切一體機在生產過程中需要進行切割定位糾偏、尺寸量測、缺陷檢測，切割時可能會出現極片瑕疵、極耳瑕疵、極耳寬度不同、AT9寬度不同等，造成產品大量浪費。模切分切一臺機視覺檢測系統是集公司技術底蘊與豐富行業經驗，根據鋰電行業特性及分切機視覺檢測需求而提供的機器視覺整體解決方案，可滿足模切定位、極耳尺寸檢測，分切尺寸檢測、糾偏、表面檢測等客戶需求，將傳統視覺算法與AI視覺優化深度神經網絡算法深度融合，讓缺陷無處遁形。
系統構成

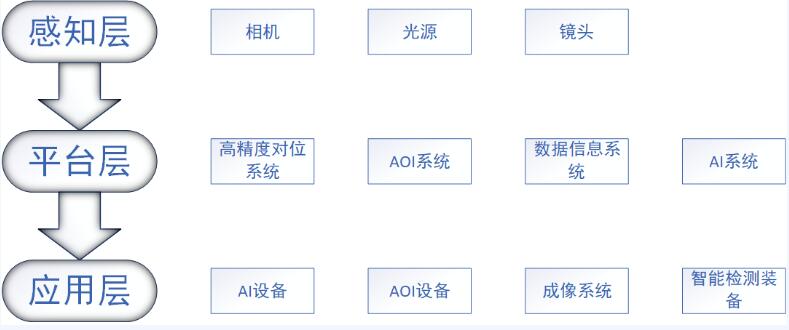

  模切分切一體機智能視覺整體解決方案，融合了智能硬件、領先的視覺算法、完備的行業經驗，包括感知層、平臺層、應用層。將檢測需求范式化的視覺解決思路，搭配完備的視覺解決方案，可滿足生產中多變的檢測需求。

  感知層作為“機器之眼”，通過獨特的光學方案，搭配完善的視覺硬件，實現精準成像，為視覺檢測打下良好基礎。
平臺層是以AI深度學習為核心打造的可配置視覺平臺、融合2D、3D傳統視覺算法、深度學習視覺算法、針對鋰電特性自研視覺算法?？煽焖俨渴饾M足生產需求、簡捷界面通俗易懂維護簡單，可隨線快速遷移。
  應用層包括軟硬一體的質檢系統、可視化終端等，可嵌入到客戶生產系統及串聯周邊設備，實現質檢產線的智能化升級。
檢測需求
  模切后實時檢測極耳尺寸、瑕疵檢測、間距測量、極耳切深檢測，實時檢測分條后的寬度，反饋設備實時糾偏、表面瑕疵檢測。瑕疵包含漏金屬、氣泡、暗痕、脫碳、破損、劃痕、黑點、白點、接帶等并進行分類，與貼標機連接，在不良品的指定位置進行貼標。
解決方案

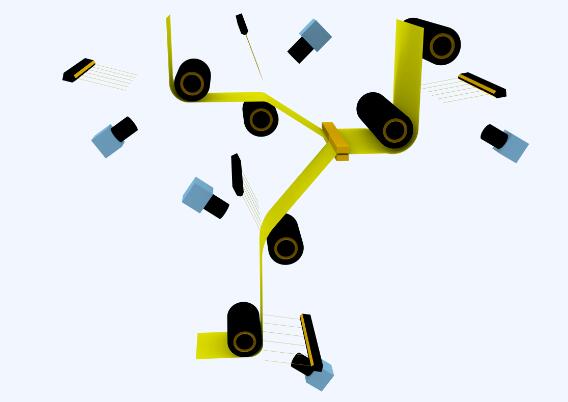

  該系統解決方案在感知層領域,采用高速，高像素、高性能視覺采集硬件，搭配均勻性高、穩定性好、高亮的光源，實現精準成像。
  平臺層以自研算法AI深度學習為核心，采用新西旺專利技術亞像素邊緣輪廓提取技術，基于高斯模型卷積的亞像素邊緣點檢測方法，通過設置卷積核寬度可以對任意強度的邊緣圖像進行邊緣點檢測，有效的提高了亞像素邊緣點的檢測精度和算法魯棒性。
  應用層高性能、強算力的硬件搭配可視化終端界面，可嵌入到客戶生產系統及串聯周邊設備，實現質檢產線的智能化升級。
優勢特點
  新西旺智能解決方案憑借過硬的缺陷理解+高魯棒性自研算法，能夠應對行業高速檢測需求，完成新檢測需求的迅速部署，解決生產難題。
?定制化可視化終端界面，讓生產得心應手；
?標準化視覺方案、可實現快速部署、整線遷移復制，助力客戶搶占市場先機；
?針對行業特性自研算法，可滿足≥150m/min的檢測速度，準確率≥99.9%。
