儀表盤外觀檢測

背景介紹


汽車儀表板、控制面板中包括的一個重要部分就是貼飾，這是一種印有車速表和轉速表刻度標記的塑料薄板。每個貼飾必須精確定位、準確裁切,否則汽車開動時產生的震動會使貼飾移動，從而導致速度和轉數不能正確顯示。



系統簡介

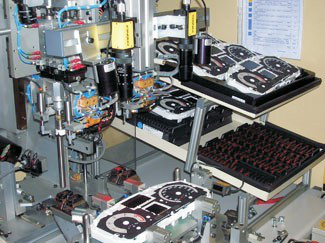

為確保準確的組裝驗證，采用先進的視覺解決方案：康耐視的新型高性能In-Sight Micro以滿足要求的檢查速度。體積僅為30mmx30mmx60mm的in-Sight Micro，它不僅能夠成功檢查各儀表板上車速表、轉速表、燃油計和溫度計的指針對齊情況，而且還能適應許多生產設備中常見的空間限制問題。每條生產線上安裝有兩個攝像頭，在攝像頭的旁邊則固定有LED點光源。采用的強大視覺處理方法可確保每個部分都能正確定位。
工作效果
每個工件由操作人員手動載入裝備之中，檢查完成后再將其移除。檢查結果在PC監視器中查看。若發現任何故障，系統會打印故障通知單以向操作員通知此故障。所有結果均被發送至工廠CIM系統進行性能監控。操作員一旦按下“拒絕接受”按鍵，所有缺陷工件均會從裝備中被手動移除。系統運行以來，正常工作率達到99%以上。
應用領域
汽車零部件裝配，表面貼膜，表面質量檢測。
