減振器連桿表面缺陷檢測系統

項目背景

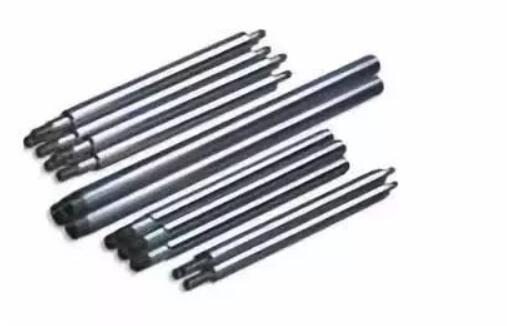

  減振器連桿在電鍍后鍍鉻層表面會出現不同的缺陷，如點狀壓坑，點狀麻坑，局部多黑點，線型劃傷、裂痕，不規格劃傷、裂痕，線狀、點狀磕碰傷，電鍍泡狀缺陷和電鍍針孔缺陷，人工目檢很容易疲勞，而且一些比較小的缺陷很容易漏判，因此為了提高準確率及降低人工成本，采用視覺檢測的方式進行檢測。

系統性能

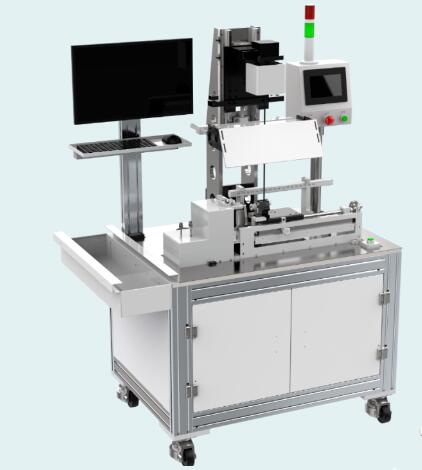

  設備采用8K線陣相機，系統單個像素精度為0.04*0.04mm，通過伺服機構帶動減振器連桿做旋轉運動，在運動的過程中線陣掃描視覺系統獲取連桿外觀圖像，運用圖像處理軟件判斷連桿是否有缺陷，并把zui終結果顯示在設備的屏幕上，并能實現參數的存儲。整個過程直觀、一目了然，產品一致性好、質量可靠。
采用（PLC+人機）可編程序控制器對設備上的運動過程進行控制，通過伺服電機帶動樣品旋轉，步進電機調節視覺部分的升降移動來滿足檢測不同型號的樣品檢測需求。
漏檢率：0%
NG檢出率：100%
識別效率：3s/個

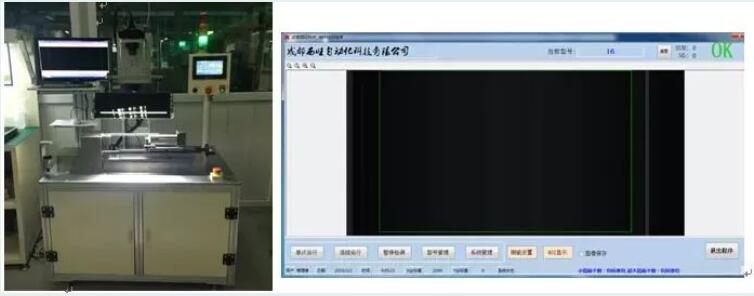

工作效果
  已在客戶現場穩定運行，客戶對檢測效果和機臺穩定性都非常滿意，且機臺一直以來的檢測良率都能達到99%以上。

應用領域
汽車行業
