視覺檢測系統插針缺陷應用

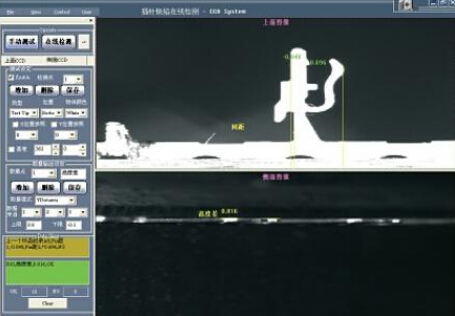

在傳統生產工藝中，插針被打入連接器之前，對于插針缺陷不予檢測。存在的問題是當插針存在缺陷時，自動插端子機容易打壞塑膠連接器基座，插針圖片如下:



本 系統可在插針前自動檢測插針的缺陷，保證插入的插針都為合格品。提高插端子機的加工優率和效率。高速光纖檢測到每個插針到達測量位置時，工控機指令光源控 制器觸發LED光源，同時觸發相機捕獲插針的正面和側面圖像，程序分析判斷插針是否歪斜和翹曲，指示處理工位去掉有缺陷的插針。

CCD視覺檢測系統特點：

1.檢測內容：針腳歪斜度，翹曲度；

2.視場大?。?.2mm*3.14mm(H*V)

3.檢測精度：0.008mm;

4.檢測結果存入數據庫，可任意查詢。
