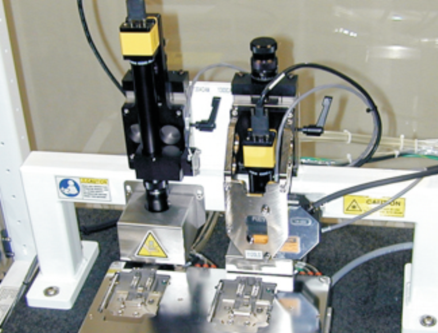

定位貼合檢測系統

檢測要求：

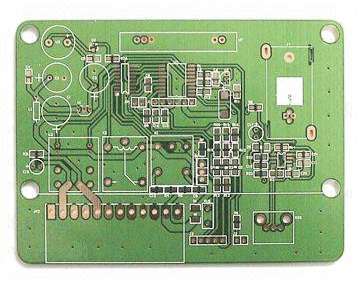

檢測PCB板上定位孔位置，發送給運動機構進行對位貼合。

檢測精度：

定位孔精度為0.015mm

定位線精度為0.025mm

方案簡介：

1.圖像采集模塊：在外觸發信號控制下點亮光源,相機獲取并顯示圖像。

2.設置模塊：專業的視覺定位工具patmax進行定位,工具檢測精度為1/40pix。

3.圖像處理模塊：通過打光獲取圖片，可以對圖像中指定的區域進行數字化處理，有利于提取待測工件的特征點。

4.控制模塊：可以與各種不同種類的PLC通訊，支持各種不同的通訊協議如RS232、 RS485、IP-LINK等。可以將檢測到的信息,發送給下一級機構進行處理。




應用領域：

PCB制造,手機、平板電腦制造等其他電子制造行業。
