電感檢測系統

背景介紹：

電子芯片表面有很多的字符信息，包括廠商名稱，產品型號，生產時間，這些字符對于芯片的制造及應用具有重要意義。目前很多由人工目測識別完成，受人因素容易發生漏檢，并且速度慢，效率低。除外觀檢測信息外，還需要人工測量芯片的電感值是否合格，在包裝時，還需要人工檢查產品放入料帶是否方向正確，統計料帶上產的數量。這些工作都需要很大的人力成本，并且可靠性低，效率慢。為了提高工廠生產自動化程度，降低人力成本及提高生產效率，提升產品的品質，如何利用一種有效的智能方法或技術快速準確對芯片的表面字符，電感值，產品包裝情況及數量統計是急需解決的問題。



系統性能：

總體效果：此設備主要包含三個工位，分別是字符識別及正反檢測視覺工位，電感檢測工位，自動包裝工位。整體效率為0.95s/pic；漏檢率：0%；誤判率<3%

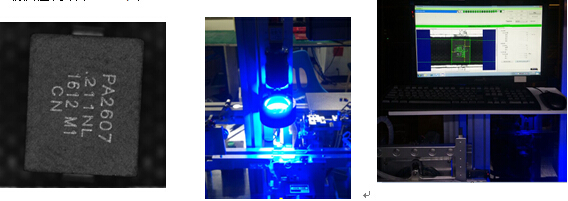

字符檢測及正反檢測工位：采用cognex的視覺系統及強大的visionpro軟件，高效準確的檢測出芯片表明的字符信息，產品在包裝時是否放反。在高速運算的流水線上圖像效果清晰，檢測穩定。

漏檢率：0%

準確率：98%

*快檢測效率:0.25s/個




電感檢測工位：通過高速運動的移栽機構，準確講產品放置于檢測儀器位置測試電感值，對于NG產品自動進行剔除。機構移栽的速度達到1S/pic.

自動包裝工位：通過移栽機構將完成字符檢測，正反檢測，電感檢測的產品準確迅速的放入料帶中，并對包裝的產品數進行統計。



工作效果：

在客戶使用工程中，機臺各個工位穩定工作，每小時能達到3600片的高效產能。達到了客戶高產能，高穩定性生產的預期效果。在人力成本上也有了大大的節約。


應用領域：

電子行業或者涉及字符識別的其他行業
