高精度對位系統應用于保護膜貼合

背景介紹

在面板貼合行業屏，手機屏幕玻璃（Cover glass）在生產過程中需要貼合一層保護膜，保護CG在生產中出現的屏幕刮花的現象。

系統性能

新西旺高精度對位貼合系統采用手眼自動標定和聯合標定的方式將該系統的多個相機和機臺的對位設備標定在一個坐標系中，穩定、高效地為保護膜的對位貼合設備提供精準的對位引導。在應用過程中，依據手眼標定中的平移標定結果和旋轉標定結果，評估對位平臺的運動誤差。*終產品貼合精度是±0.15mm，還添加多種防呆管控，包括產品的尺寸管控、上料的精度管控、能否對位的管控（保證產品不會壓到治具）。這些管控值設定，可根據需求進行修改。

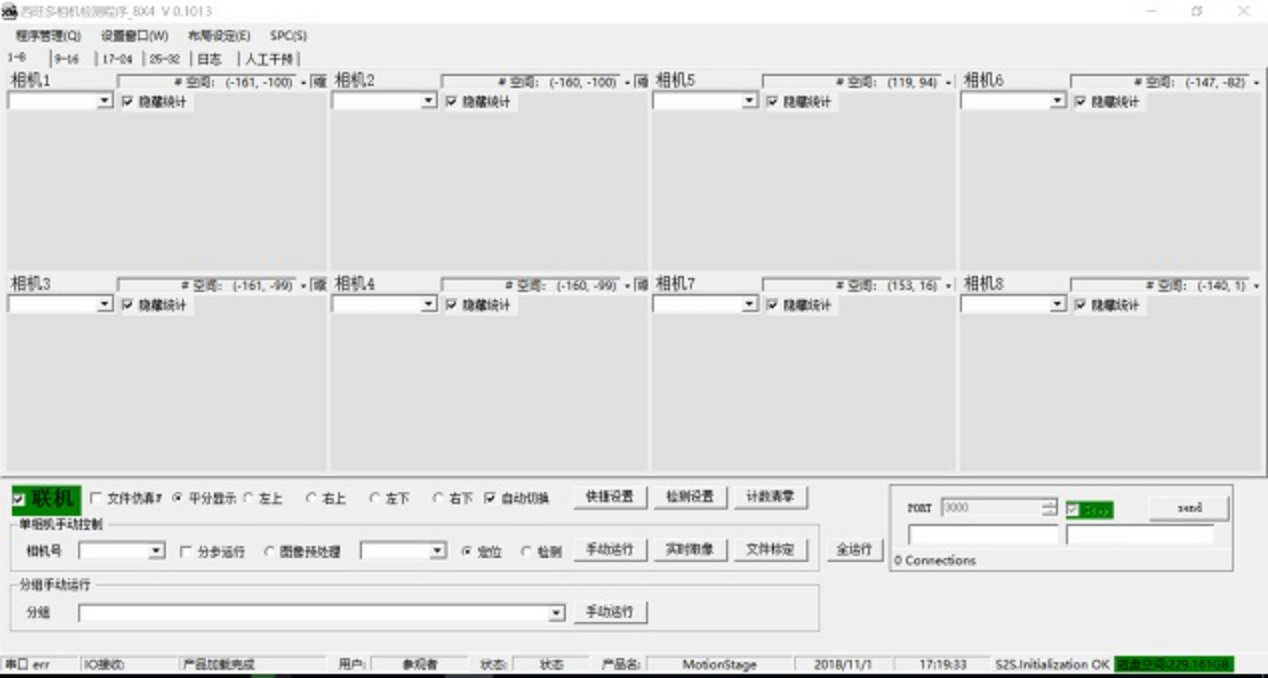

軟件界面圖

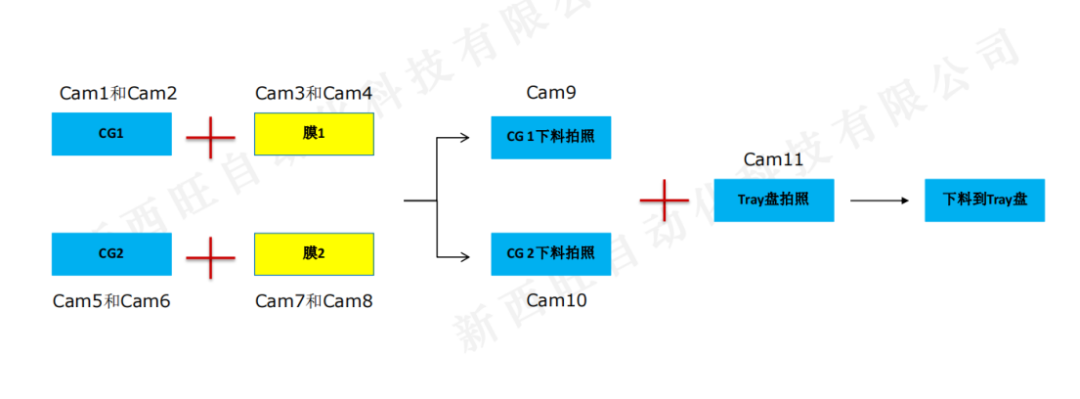

視覺方案示意圖

一次對位精度：±0.015mm；

一次對準率：99.9%

系統中的相機個數：11個CCD；

應用設備：保護膜貼合設備；

工作效果

此系統在保護膜貼合機臺中，保證了保護膜貼合穩定，CG下料準確。

應用領域

面板行業中的保護膜貼合
