康耐視三維機器視覺系統

DSMax 3D激光位移傳感器

DSMax是市面上速度快、分辨率高的激光束3D位移傳感器，用于以三維形式采集圖像和檢測產品。此款傳感器可提供以下功能：

在全測量范圍實現高掃描速率（高達 18 kHz）

圖像分辨率*大值（2000 個輪廓點）

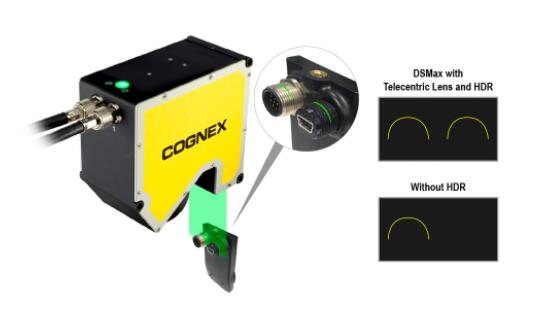

快速高動態曝光（HDR）圖像

這些功能使該傳感器適合測量和檢測電子元件之類的較小的部件，這些部件可能具有高反光和不反光特征。

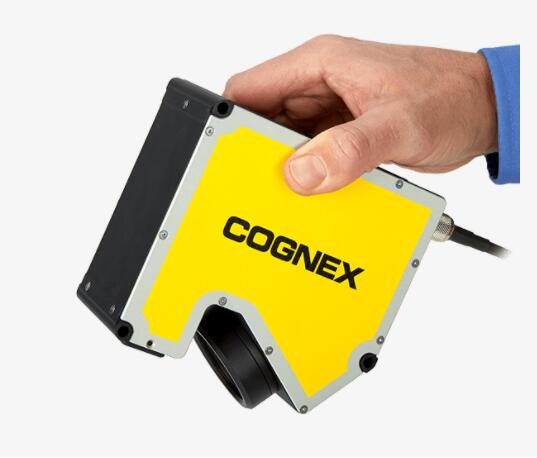

DSMax 3D激光位移傳感器(圖1)

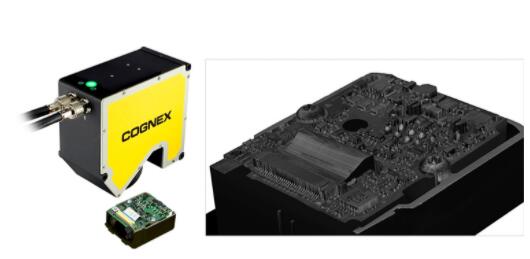

對較小的細節部分進行準確的三維檢測

DSMax 將 2000個輪廓點集中到 31-mm 的視野 (FOV) 中。遍布視野中的輪廓點數量越多，越能詳細揭示該部分的細節并提高三維圖像的精度，使三維檢測更加準確。

DSMax 3D激光位移傳感器(圖2)

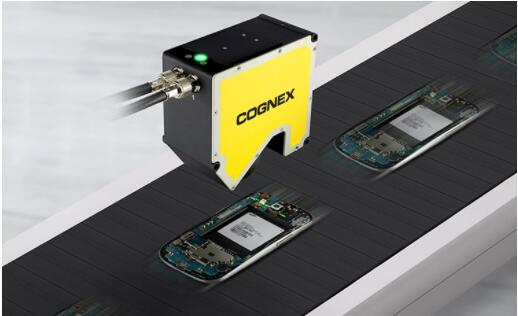

快速循環增加吞吐量

DSMax 采集高分辨率三維圖像的速度比市面上的其他位移傳感器快 5 倍。DSMax使用高速成像儀、高速壓縮傳感技術和 CoaXPress? 方案，以大分辨率實現高達 18 kHz（完全視野）掃描速率，在縮短循環時間的同時增大吞吐量。

DSMax 3D激光位移傳感器(圖3)

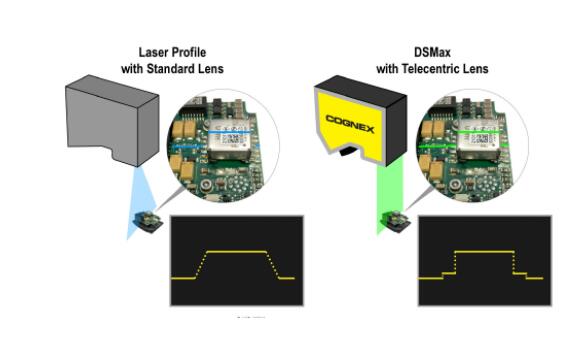

遠心光學件配置優化成像系統

DSMax 配備遠心鏡頭，可以減少陰影并得到高對比度圖像。其通過將激光束直接引導至物體，減少?gòu)溺R頭反射的光，增加反射回至成像儀的光來實現這一點。遠心光學件配置適合高精度測量，其準確性、可重復性和吞吐量都是應用所必需的。

DSMax 3D激光位移傳感器(圖4)
