連接器檢測系統

背景介紹


連接器是電子設備中不可缺少的部件，然而隨著科技的發展，產品功能增加的同時，其結構越來越復雜，體積也越來越微型化，因此對產品的質量性能檢測帶來巨大的挑戰。傳統上這些參數的測量主要是通過操作員或輔以其它檢測工具（如千分尺、放大鏡等）進行目測，因此大多數產品必須離開產品生產線單個進行測量。由此一來，不僅測量精度易受人為因素影響，測量速度不高，而且測量精度不可靠，測量重復性或再現性不高，嚴重影響了產品的生產效率。



系統性能

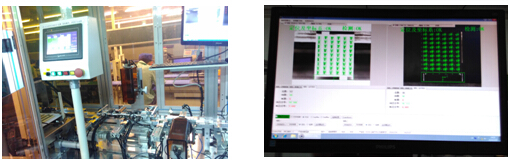

該系統可同時實現插針孔的長和寬，孔內彈片的寬度、彈片上下兩邊到孔上下邊緣的距離、金針是否貼壁和銀針位置度檢測，并實時顯示檢測結果和測量數據，智能化保存數據和圖像；操作界面簡易便捷，可根據產品具體特征進行快速修改；可設置并保存多種規格產品的檢測參數；具備數據統計功能，如不良品類型、數量及合格率等；系統度穩定、可重復性高等。


系統采用可編程控制器與伺服相結合對產品檢測過程進行控制，無需人工操作，即可實現自動上料、自動檢測、剔廢和包裝。



工作效果
該自動檢測系統重復精度0.01mm，產能每小時2500片，漏檢率為0%，準確率為98%，可節省人力4人，同時避免手動測機板造成的誤判，提高準確率和工作效率。
應用領域
電子行業、汽車行業等。
