芯片檢測系統

背景介紹


在線生產過程中，通過機械手每次抓取8片芯片準確貼附在電路板上，料盤里的芯片可能由于人工的原因反面放置，或者固定的抓取位置沒有產品，甚至產品缺損，正是由于這些原因，生產出的成品不合格，所以料盤擺放完成，需要人工仔細確認，無誤后才放于機械手抓取平臺。但是人始終存在疲勞工作的現象，產品外觀尺寸小，存在很多漏檢，并且生產效率低下。



系統性能

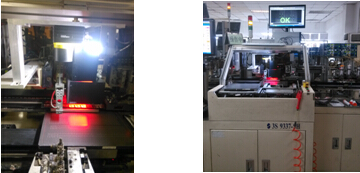

采用Cognex In-sight 7050智能視覺系統，結合運動控制系統，自動識別機械手固定抓取的8個區域中的來料產品信息，準確、穩定、高效地判斷對應位置的產品是否存在，是否放反，是否缺損；當出現產品缺損或者放反時，系統發出NG信號，抓取機械手將不會抓取產品，料盤移動平臺將自動跳過，將下一周期的8片產品移動到固定位置，若NG，機械手也不會抓取，若OK，機械手將進行抓取動作。

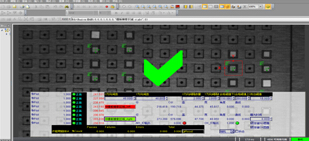

檢測料盤里產品的有無采用圖案匹配原理；
檢測料盤里產品是否放反或者產品是否缺損采用面積計算的原理。
漏檢率為：0%.
準確率：100%


檢測方式：自動化生產線運動中檢測



工作效果
該視覺檢測系統在完全不影響生產效率的情況下，穩定高效的檢測出不合格的信息，很好的解決的客戶的現場問題，節約了人力成本和減少了原料浪費。
應用領域
電子行業，醫藥行業及食品行業
