AOI貼合Gap檢測系統

3.1背景介紹
在面板生產企業，除了需要對位貼合系統，更需要AOI系統來檢測貼合以后的產品是否對準，一般都是通過測量貼合產品的Gap值是否達到要求來判斷貼合是否貼準?，F(xiàn)在，產品日益復雜，產量不斷增多，很多企業并沒有匹配的檢測設備，都是通過手工測量Gap值，并且測量結果容易受主管因素影響。比如，不同的人在測量的過程中不同的習慣會導致測量有誤差，而同一個人在不同的時間段測量也會有誤差，數據一致性較差，速度慢。
3.2系統性能
新西旺AOI貼合Gap檢測系統的出現，解決了人工測量一致性較差的問題，并提高了檢測效率，使產品從以前的產品抽檢變成了每片產品都檢測，保證了生產過程中的質量穩定。該套系統采用背光加點光相結合的方式進行打光，克服了因光源亮度和角度不同導致圖片對比度不一致的困難和邊緣的抓取容易受氣泡和溢膠的影響，保證了分辨率很高、對比度明顯，實現了檢測一致性。以Sensor和CG貼合為例，通過切換光源來分別拍攝到CG邊緣和Sensor邊緣，通過視覺系統計算出每個邊緣的Gap值，還能計算出貼合的兩片產品之間中心的偏差，為前端的貼合偏移提供數據依據。這就大大提高了生產效率和產品質量，并能為前端設備提供補償依據，會將檢測結果顯示在界面并發送給PLC。

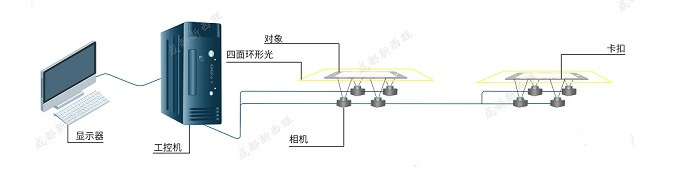

視覺方案示意圖



漏檢率：0%
NG檢出率：100%
識別效率：100%
3.3工作效果
在生產過程中，該系統能穩定高效地檢測出貼合產品，并判斷是否OK，將貼合結果和貼合產品的中心偏差值發送給PLC，為前端設置補償和后端下料提供依據。軟件界面人性化，方便用戶使用操作，客戶對檢測效果和系統的穩定性都高度滿意。
3.4應用領域
面板行業
2.4應用領域
Bonding對位貼合設備
