Bonding對位貼合系統

2.1背景介紹
在面板貼合行業，多個平臺的FPC Bonding對視覺系統的要求特別高，尤其是FPC上面有很多個Bonding區域的時候，整個系統相當于包含多個對位系統，并且多個對位系統之間不能相互影響。比如在Sensor和FPC Bonding對位的時候，有兩個Bonding區，在這兩個Bonding區域?qū)ξ恢?，先要將Sensor根據FPC的位置進行整體對位，相當于整個系統包含3個對位。整個系統邏輯復雜，精度要求高，普通對位貼合系統精度低、穩定率低，很難達到要求。
2.2系統性能
該系統的視野范圍比較小，安裝空間非常有限，對系統選型的挑戰特別大，對精度要求和對位時間要求也非常高。系統中*多可包含8個物理相機， Sensor與FPC Bonding視覺對位貼合系統包含兩個工位，每個工位中有3組對位，每個工位4個相機，共8個物理相機。而且這兩個Bonding區域，F(xiàn)PC一邊要Bonding在Sensor的正面，另一邊要Bonding在Sensor的背面。
該系統采用1000萬像素的CCD，采用定制棱鏡來應對安裝空間干涉和工作距離不夠的問題，并對Sensor和FPC采用不同的光源來打光。由于視野比較小，一個平臺有3組對位，必須采用特定的標定方式將相機和平臺標定在一起。正是由于以上這些操作，獲取了一幅很好的圖像效果，提高了整個對位貼合的對位精度。

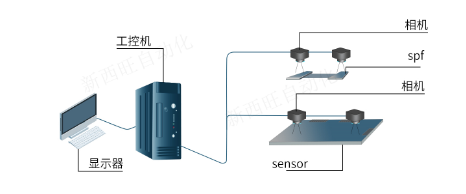

視覺方案示意圖






一次對位精度：±5u
一次數據對準率：99%
系統中的物理相機個數：6個
應用設備：Bonding 對位貼合設備
2.3 工作效果
在長期使用的過程中，系統穩定可靠，對位精度高，軟件異常報警處理便捷，Bonding對位貼合的效果超出了客戶的預期。
